مصنوعات کی تفصیل

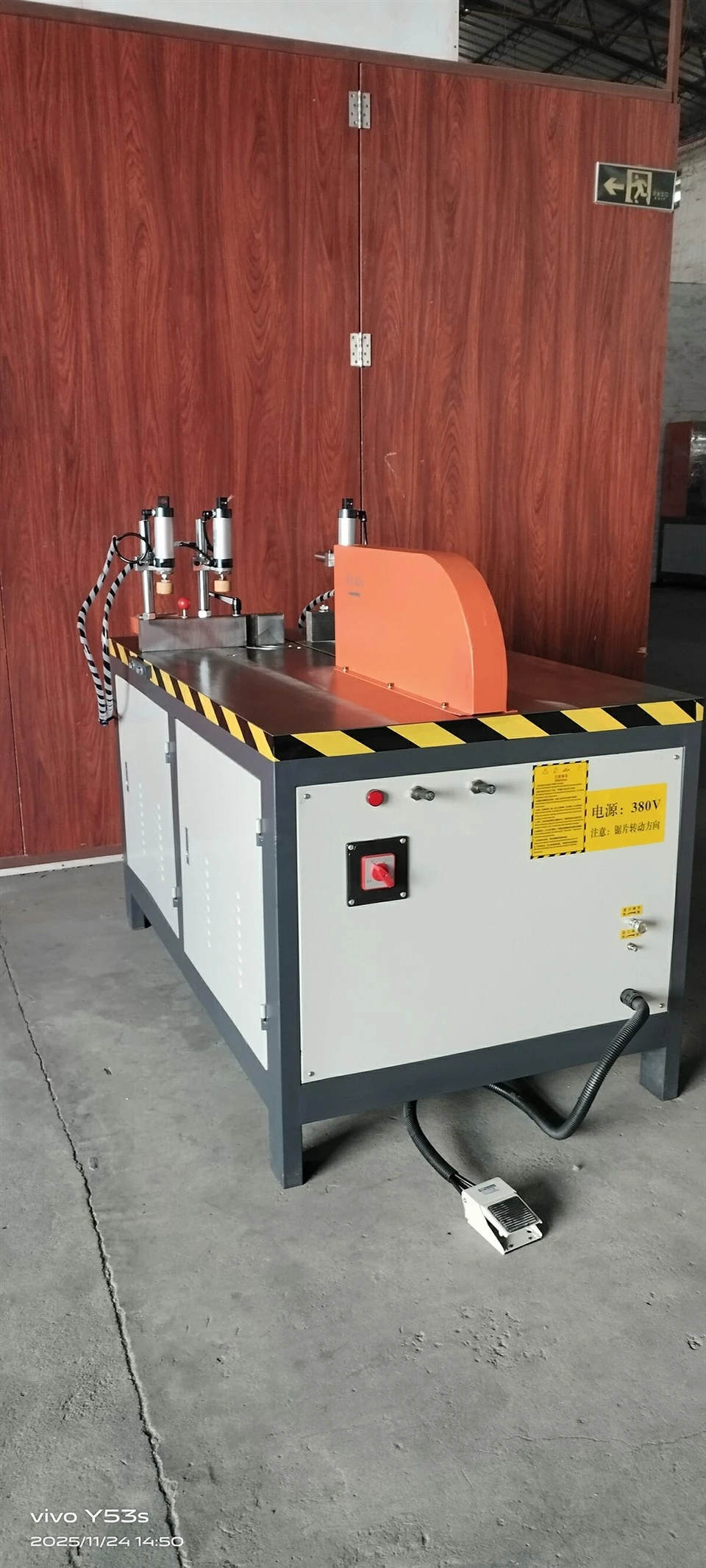

Horizontal Digital Linear Rail Saw کو کھڑکیوں، دروازوں، پردے کی دیواروں، اور صنعتی فریمنگ میں استعمال ہونے والے ایلومینیم پروفائلز کی اعلی- درستگی، دوبارہ قابل کٹنگ کے لیے بنایا گیا ہے۔ ڈیجیٹل پوزیشننگ کنٹرول کے ساتھ ایک درست لکیری گائیڈ سسٹم کو مربوط کرتے ہوئے، یہ مشین مستحکم خوراک فراہم کرتی ہے، سخت-رواداری کو کاٹنے کی درستگی، اور درمیانے-سے اعلی-صنعتی مینوفیکچرنگ کے لیے اعلی-کارکردگی کا تھرو پٹ فراہم کرتی ہے۔
|
ان پٹ وولٹیج |
380V/50Hz |
|
موٹر پاور |
3.0kW |
|
کام کرنے والا ہوا کا دباؤ |
0.5–0.8MPa |
|
موٹر کی رفتار |
3500r/منٹ |
|
کاٹنے کی صلاحیت (H×W) |
210 × 430 ملی میٹر |
|
دیکھا بلیڈ تفصیلات |
600 × 30 ملی میٹر |
|
مشین کے طول و عرض |
1480 × 870 × 1200 ملی میٹر |
|
مشین کا وزن |
450 کلوگرام |
بنیادی تکنیکی خصوصیات اور عمل کا ڈیٹا
اعلی-صحیح خطی خوراک:0.004 تک کم رگڑ کے گتانک کے ساتھ درست لکیری گائیڈ ریلوں سے چلایا جاتا ہے، مواد کے انحراف کو روکتا ہے اور فیڈنگ کے فی میٹر 0.05 ملی میٹر سے کم سیدھی غلطی کو یقینی بناتا ہے۔
بہترین کٹنگ جیومیٹری:3200 RPM ہائی سپنڈل اور پریمیم انڈسٹریل کاربائیڈ آرا بلیڈ کا امتزاج ایک لکیری کاٹنے کی رفتار کو برقرار رکھتا ہے جو کنارے کی خرابی کو ختم کرتا ہے اور سطح کی کھردری کو کم کرتا ہے (Ra 3.2 μm سے کم یا اس کے برابر)۔
دوہری-محور نیومیٹک استحکام:0.6 - 0.8 MPa پر کام کرنے والے آزاد افقی اور عمودی نیومیٹک سلنڈروں سے لیس۔ یہ مطابقت پذیر کلیمپنگ سسٹم پروفائل کی گردش کو روکتا ہے اور ہائی کٹنگ فورس کے تحت جہتی شفٹنگ کو ختم کرتا ہے۔
ساختی گونج کنٹرول:ہیوی-ڈیوٹی اسٹیل کی چیسس تھرمل تناؤ سے نجات کے علاج کے بعد-ویلڈنگ سے گزرتی ہے۔ فریم کا ماس 95% مائیکرو-وائبریشنز کو جذب کرتا ہے جو موٹر سے پیدا ہوتا ہے، 24/7 مسلسل آپریشن کے دوران آلے کی سیدھ کو برقرار رکھتا ہے۔
صنعتی حسب ضرورت اور OEM خدمات
ایک اصل سازوسامان بنانے والے کے طور پر، ہم مخصوص پروڈکشن لائن آرکیٹیکچرز سے مماثل ہونے کے لیے ترتیب میں وسیع تر ترمیمات کی حمایت کرتے ہیں:
وولٹیج موافقت
آپ کے مقامی پاور گرڈ سے ملنے کے لیے 50Hz/60Hz پر 220V، 415V، یا 480V سمیت حسب ضرورت الیکٹریکل کنفیگریشنز۔
مکینیکل ترمیم
موٹے صنعتی پروفائلز کے لیے توسیع شدہ کٹنگ بیڈ کی لمبائی (6 میٹر تک یا اپنی مرضی کے مطابق لمبائی) اور توسیع شدہ بلیڈ ہاؤسنگ۔
کنٹرول سسٹم ٹیلرنگ
HUI/PLC انٹرفیس (انگریزی، ہسپانوی، جرمن، فرانسیسی، روسی) اور ملٹی-برانڈ PLC انٹیگریشن (Siemens, Delta, Mitsubishi) کے لیے زبان کے اختیارات۔
پرائیویٹ لیبلنگ
صنعتی سامان کے تقسیم کاروں اور ٹرنکی حل فراہم کرنے والوں کے لیے اپنی مرضی کے مطابق پینٹ رنگ، لوگو کی جگہ کا تعین، اور برانڈڈ پیکیجنگ۔
کوالٹی کنٹرول اور فیکٹری قبولیت کی جانچ
سائٹ کے لیے تیار تعیناتی کی ضمانت کے لیے بھیجنے سے پہلے ہر مشین معیاری 48-گھنٹے کے ٹیسٹنگ پروٹوکول سے گزرتی ہے:
اجزاء کی توثیق
گائیڈ ریل کے سیدھے پن کی تصدیق کے لیے لیزر انٹرفیرو میٹر کا استعمال کرتے ہوئے مکینیکل الائنمنٹ معائنہ۔
الیکٹریکل اور سیفٹی ٹیسٹ
مکمل موصلیت اور سرکٹ سیفٹی چیک، کنٹرول کیبنٹ تھرمل مانیٹرنگ، اور ایمرجنسی اسٹاپ ریسپانس کی تصدیق۔
ڈائنامک ٹرائل رن
مسلسل 4-گھنٹے کا ڈرائی رن آپریشن جس کے بعد صنعتی ایلومینیم پروفائلز پر نمونے کی آزمائش میں کٹوتی کی جاتی ہے تاکہ اس بات کی تصدیق کی جا سکے کہ پوزیشننگ رواداری ± 0.1 ملی میٹر کے اندر سختی سے رہتی ہے۔
فیکٹری کی طاقت اور خدمات
4 لائنیں اور 1، 000+ یونٹس آؤٹ پٹ:بڑے -حجم B2B آرڈرز کو قابل اعتماد طریقے سے پورا کرنے کے لیے سالانہ 1,000 سے زیادہ مشینیں فراہم کرنے والی 4 خودکار پیداوار لائنوں سے لیس۔
10+ سال R&D کی مہارت:اعلی درجے کی ایلومینیم کھوٹ اور پردے کی دیوار کی پروسیسنگ مشینری میں ایک دہائی سے زیادہ مہارت، لاگت سے موثر پیداوار کے لیے ایک اعلی درجے کے کمپیوٹر انٹیگریٹڈ مینوفیکچرنگ سسٹم (CIMS) کی مدد سے۔
صحت سے متعلق فیکٹری لے آؤٹ:مفت، حسب ضرورت ورکشاپ فلور-منصوبے کے ڈیزائن اور آلات کی ترتیب بالکل آپ کے پروفائل کی وضاحتوں کے مطابق بنائی گئی ہے تاکہ فرش کی جگہ کو زیادہ سے زیادہ بنایا جا سکے اور مشینری کے فضلے کو روکا جا سکے۔
1 سالہ وارنٹی اور لاجسٹکس:پرزوں کی تیز ترسیل، مکمل تکنیکی دستاویزات، اور لچکدار عالمی شپنگ شرائط (FOB، CIF، DDP) کے ساتھ مکمل 12 ماہ کی فیکٹری گارنٹی (پہننے والے حصوں کو چھوڑ کر)۔
اپ اسٹریم سپلائی چین سپورٹ:آپ کے کھڑکی اور دروازے کے مینوفیکچرنگ پلانٹ کو بغیر کسی رکاوٹ کے سیٹ اپ یا اسکیل کرنے میں مدد کرنے کے لیے تصدیق شدہ خام مال اور لوازمات فراہم کنندگان کے ساتھ مفت صنعت کی مماثلت۔
پیکجنگ، لاجسٹکس اور ڈیلیوری
پیکیجنگ برآمد کریں۔
مشین کو اینٹی-رسٹ آئل کے ساتھ لیپت کیا جاتا ہے، اسے ہائی-کثافت نمی-پروف ویکیوم فلم میں لپیٹا جاتا ہے، اور مضبوط، ISPM 15 کے مطابق فومیگیٹڈ لکڑی کے کریٹ کے اندر محفوظ کیا جاتا ہے۔
شپنگ اور تجارتی شرائط
ہم FOB، CIF، CFR، DDP، اور EXW سمیت اہم بین الاقوامی تجارتی شرائط کی حمایت کرتے ہیں۔
لوڈنگ اور سیکیورٹی
تمام یونٹس کو محفوظ طریقے سے کنٹینرز کے اندر لنگر انداز کیا جاتا ہے جس میں بھاری-ڈیوٹی اسٹیل سٹریپنگ اور ٹمبر بلاکنگ کا استعمال کرتے ہوئے میری ٹائم ٹرانزٹ کے دوران منتقلی کو روکا جاتا ہے۔
دستاویزی
ترسیل میں اصل تجارتی رسیدیں، پیکنگ کی فہرستیں، سرٹیفکیٹ آف اوریجن، انگریزی آپریٹنگ مینوئل، الیکٹریکل اسکیمیٹکس، اور مکینیکل اسمبلی ڈایاگرام شامل ہیں۔
اکثر پوچھے گئے سوالات
سوال: مسلسل پیداوار کے تحت معیاری کاربائیڈ آری بلیڈ کی متوقع عمر کتنی ہے؟
A: مناسب فیڈنگ اسپیڈ کے ساتھ معیاری آرکیٹیکچرل ایلومینیم پروفائلز کو عام آپریشن پروسیسنگ کے تحت، ایک اعلی-معیار کاربائیڈ آرا بلیڈ عام طور پر تیز کرنے کی ضرورت سے پہلے 15,000 سے 20,000 کٹ کرتا ہے۔ اختیاری دھند پھسلن کے نظام کو مربوط کرنے سے اس عمر کو 30% تک بڑھایا جا سکتا ہے۔
سوال: کیا ڈیجیٹل پوزیشننگ سسٹم تیزی سے منتقلی کے لیے متعدد کٹنگ ڈائمینشنز کو اسٹور کر سکتا ہے؟
A: معیاری ڈیجیٹل ڈسپلے حقیقی- ٹائم مینوئل پوزیشن ایڈجسٹمنٹ دکھاتا ہے۔ پیچیدہ کٹنگ لسٹوں کو محفوظ کرنے کے لیے، ہم PLC ٹچ اسکرین کے ساتھ اپنے سروو پوزیشننگ سسٹم کو اپ گریڈ کرنے کی تجویز کرتے ہیں، جو 100 تک مختلف کٹنگ پروگرامز اور ڈائمینشنل سیکوئنسز کو اسٹور کر سکتا ہے۔
سوال: نیومیٹک کلیمپنگ سسٹم کے لیے ہوا کے دباؤ اور حجم کی کیا ضرورت ہے؟
A: نیومیٹک سسٹم کو 0.6 سے 0.8 MPa (6 سے 8 بار) کے مستحکم ان پٹ پریشر کی ضرورت ہوتی ہے۔ آپ کے فیکٹری ایئر کمپریسر سیٹ اپ کو مسلسل، قابل اعتماد کلیمپنگ فورس کو یقینی بنانے کے لیے کم از کم ہوا کی نقل مکانی کی شرح 0.2 m³/منٹ فراہم کرنی چاہیے۔
سوال: بین الاقوامی ترسیل کے لیے متبادل پرزوں اور پہننے والے اجزاء کو کیسے سنبھالا جاتا ہے؟
A: ہم ابتدائی مشین کی ترسیل کے ساتھ ایک جامع پہننے والے حصوں کی کٹ (بشمول مہریں، قربت کے سوئچز، اور بنیادی نیومیٹک اجزاء) فراہم کرتے ہیں۔ طویل مدتی دیکھ بھال کے لیے، معیاری اجزاء عالمی سطح پر دستیاب بین الاقوامی برانڈز کا استعمال کرتے ہیں۔ ملکیتی حصے تصدیق کے 48 گھنٹوں کے اندر DHL/FedEx ایکسپریس کے ذریعے بھیجے جاتے ہیں۔
سوال: مشین کی آمد سے پہلے تنصیب اور سائٹ کی تیاری کے تقاضے کیا ہیں؟
A: فیکٹری کا فرش برابر ہونا چاہیے، مضبوط کنکریٹ بغیر کسی ترتیب کے مشین کے وزن کو سہارا دینے کے قابل ہو۔ آپ کو تنصیب کی جگہ کے قریب ایک مطابقت پذیر 3 فیز پاور سپلائی آؤٹ لیٹ اور ایک صاف، خشک کمپریسڈ ایئر لائن ہک اپ تیار کرنے کی ضرورت ہوگی۔ کسی خصوصی فاؤنڈیشن اینکرنگ کی ضرورت نہیں ہے۔
سوال: کیا یہ مشین پتلی-دیواروں والی ایلومینیم ٹیوبوں کو کچلائے بغیر کاٹنے کی صلاحیت رکھتی ہے؟
A: ہاں۔ نیومیٹک کلیمپنگ پریشر کو مقامی پریشر ریگولیٹنگ والوز کے ذریعے ایڈجسٹ کیا جا سکتا ہے۔ دباؤ کو ایک بہترین ترتیب (عام طور پر 0.3 - 0.4 MPa) تک کم کرکے اور بلیڈ فیڈنگ کی رفتار کو ایڈجسٹ کرکے، پتلی-دیواروں والے پروفائلز کو میکانکی خرابی کے بغیر محفوظ طریقے سے رکھا جاسکتا ہے۔
